Die Software

Das Softwarepaket Inspector integriert auf einzigartige Weise Messdatenerfassung, Auswertung und Protokollierung. Zu den besonderen Eigenschaften der Software gehören:

  • Lauffähig unter Windows98® SE, Windows® NT, Windows2000 ®, Windows® XP.
  • Komplette Steuerung der Hardware des Hyperion-Systems, aber auch für stand-alone-Auswertungen geeignet.
  • Einfache und intuitive Bedienung.
  • Datenimport und -Export in verschiedenen verbreiteten Datenformaten, darunter U*B*M, FRT, SUR, PRO und ASCII.
  • Export der Grafikobjekte wahlweise als Bitmap oder über die Zwischenablage.
  • Mehrkanalfähigkeit, parallele Bearbeitung mehrerer Datensätze möglich.
  • Diagrammdarstellung als Profilschnitt, Topografie, 3D.
  • Berechnung von Rauheitsparametern nach DIN/ISO. Flächen-Rauheitsparameter sind verfügbar.
  • Bereitstellung einer Vielzahl an Operationen, z.B. Regression, Spiegelung, Profilextraktion, Zoom, Parameterfit, Maskierung, Werte ablesen, morphologische und topografische Filter, Profilvergleich, FFT...
  • Logisch strukturierte Benutzeroberfläche, die Ergebnisse einer Auswertung stehen für die Weiterverarbeitung bereit.
  • Hohe Verarbeitungsgeschwindigkeit, auch für große Dateien geeignet.
  • Automatisierbarkeit der Mess- und Auswerteaufgabe über Tabellensteuerung. Einfaches teach-in von Messpositionen und Parametern, auch unter Verwendung von in-line und off-axis Videosystemen.
  • Konfigurierbarer Ausdruck.
  • Nahtlos eingebettete, standardisierte Scriptumgebung mit Editor und Debugger.

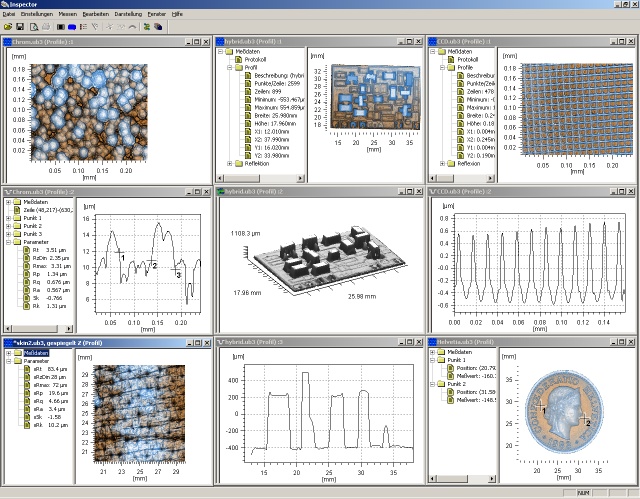

Ansicht der Benutzeroberfläche


Werte ablesen
Inspector zeichnet sich insbesondere durch eine intuitive und logische Bedienung aus. Einfache Operationen, wie z.B. Zoom oder Positionierung von Fadenkreuzen, werden direkt im Fenster vorgenommen (point & click). Numerische Ergebnisse (z.B. Rauheitsparameter, Profilinformationen etc) sind für optimale Übersicht im Informationsteil des Fensters enthalten.

Ausrichten eines Datensatzes
Für komplexere Operationen stehen spezialisierte Dialoge mit einer Vorschau des Ergebnisses unterstützend zur Seite. Das Ergebnis der Berechnung steht anschließend für eine weitere Bearbeitung bereit. Die Orginaldaten bleiben erhalten.

Parallele Bearbeitung
mehrerer Datensätze
 Verschiedene Ansichten der Daten sind parallel darstell- und bearbeitbar. In gleicher Weise können verschiedene Dateien zu Vergleichszwecken oder zur Bearbeitung geöffnet werden.

Automatisierte Messung
über Tabellensteuerung
 Für wiederkehrende Messaufgaben steht eine tabellengesteuerte Bearbeitungssequenz zur Verfügung. Position, Messbedingungen sowie in-situ-Berechnung werden in der interaktiven Tabelle einmalig eingelernt. Bei der Durchführung der Messung wird selbstverständlich ein Bezugspunkt berücksichtigt. Am Ende der Tabellenbearbeitung werden die Einzelergebnisse in einer Ergebnistabelle zusammengefasst.

Beispiel eines Protokolldrucks
 Die Steuerung des Ausdrucks erfolgt über Formatvorlagen im HTML-Format. Im Lieferumfang von Inspector sind einige Vorlagen enthalten, die vom Anwender konfiguriert werden können.

  Eine genauere Übersicht des Funktionsumfangs von Inspector finden Sie im Manual (pdf, 2.3MB).
